該矩陣式通風器（天窗）骨架結構件全部采用鍍鋁鋅鋼板一次性沖壓而成，排風效果好，個體比較矮，自重輕、抗風、抗雪能力極佳?？杉友b防蟲、防鳥網，可與消防聯動，可做智遙控控制、手動控制，來控制通風器的啟閉及開啟角度。

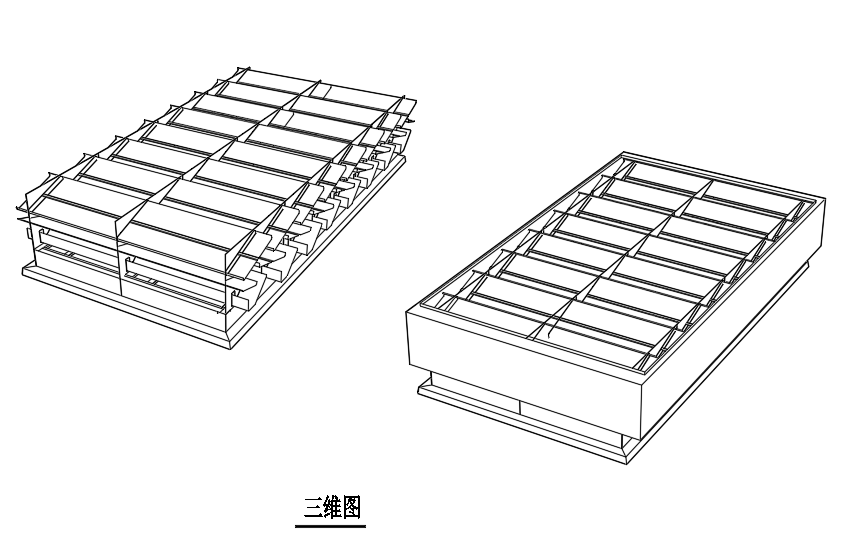

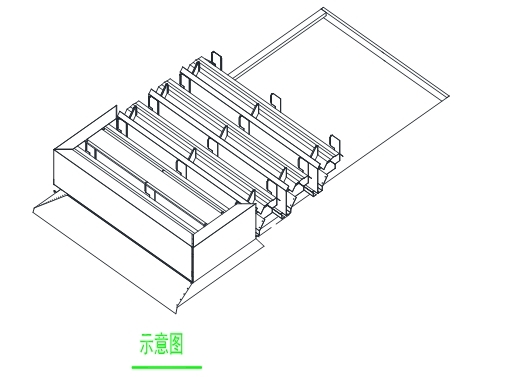

矩陣式薄型屋頂通風器（天窗）

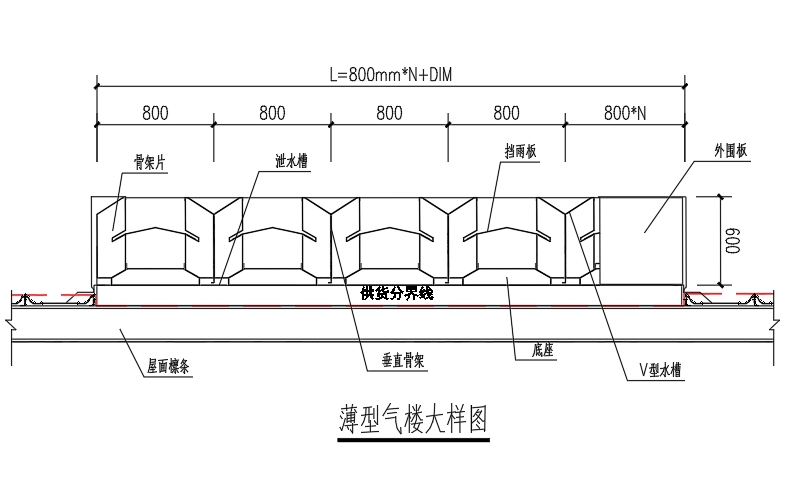

1.矩陣式間隔薄型屋頂通風器（天窗）
矩陣式間隔式薄型氣樓設備尺寸及參數
設備尺寸及參數 Equipment dimensions and parameters | |||||
型號 Model | 喉口尺寸 LI | 高 H | 寬 W | 長 L | 重量 Kg/m |
NST-15 NST-20 NST-30 NST-40 NST-50 NST-60 | 1500 2000 3000 4000 5000 6000 | 600 600 600 600 600 600 | 1530 2030 3030 4030 5030 6030 | 800×n 800×n 800×n 800×n 800×n 800×n | 56 75 112 150 188 224 |
注：本表中的數據為參考值，標準值以實際提供產品為準。
Note: The data in this table are reference values, and the standard values are subject to the products actually provided.

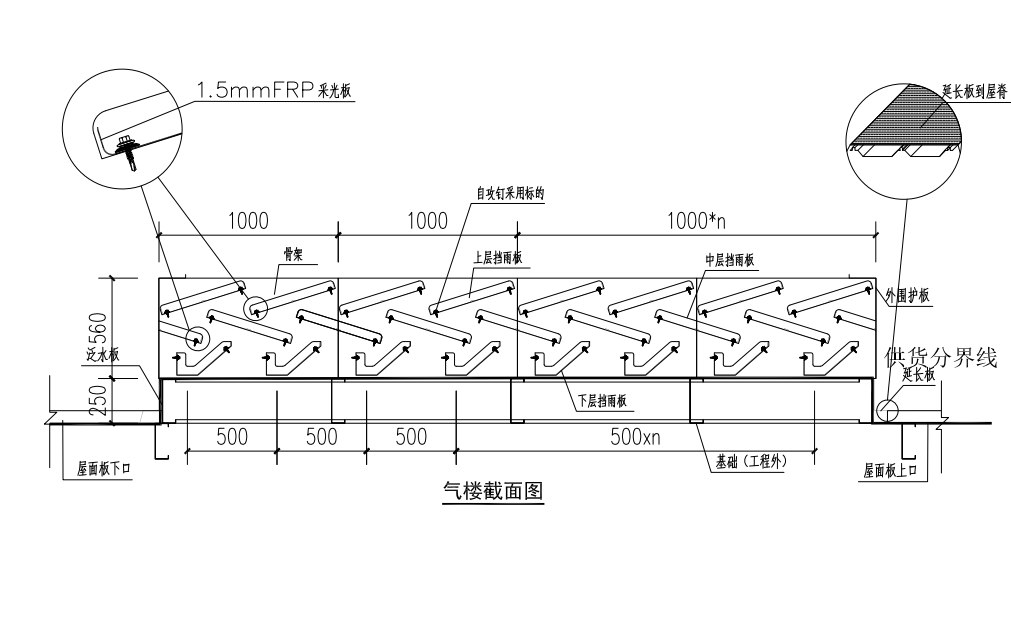

2.矩陣式并列式薄型屋頂通風器（天窗）
矩陣式并列式薄型氣樓設備尺寸及參數
設備尺寸及參數 Equipment dimensions and parameters | |||||
型號 Model | 喉口尺寸 LI | 高 H | 寬 W | 長 L | 重量 Kg/m |
NST-15 NST-20 NST-30 NST-40 NST-50 NST-60 | 1500 2000 3000 4000 5000 6000 | 560 560 560 560 560 560 | 1530 2030 3030 4030 5030 6030 | 1000×n 1000×n 1000×n 1000×n 1000×n 1000×n | 56 75 112 150 188 224 |
注：本表中的數據為參考值，標準值以實際提供產品為準。
Note: The data in this table are reference values, and the standard values are subject to the products actually provided.
矩陣式薄型通風器的排氣參考值表 Schedule reference value table of matrix thin ventilator
| 矩陣式薄型通風器的排氣參考值表 Schedule reference value table of matrix thin ventilator | |||||
型號 Model | 溫度/有效排氣高度 Temperature/effective exhaust height(mm) | 6300mm | 9000mm | 12000mm | 15000mm |
| NST-15 | 5° 10° 15° | 3327 3747 5562 | 3846 4494 6544 | 4602 5886 7485 | 5130 6846 8553 |
| NST-20 | 5° 10° 15° | 4436 4996 7416 | 5128 5992 8696 | 6136 7848 9980 | 6840 9128 11404 |
| NST-30 | 5° 10° 15° | 6654 7494 11124 | 7692 8988 13011 | 9204 11772 11970 | 10260 13892 17106 |
| NST-40 | 5° 10° 15° | 8872 9992 14832 | 10256 11984 17392 | 12272 15696 19960 | 13680 18256 22808 |
| NST-50 | 5° 10° 15° | 11090 12490 18540 | 12820 14980 21707 | 15340 19620 21950 | 17100 23020 28510 |
| NST-60 | 5° 10° 15° | 1338 14988 22248 | 15384 17976 26088 | 18408 23544 29940 | 27384 27384 34212 |

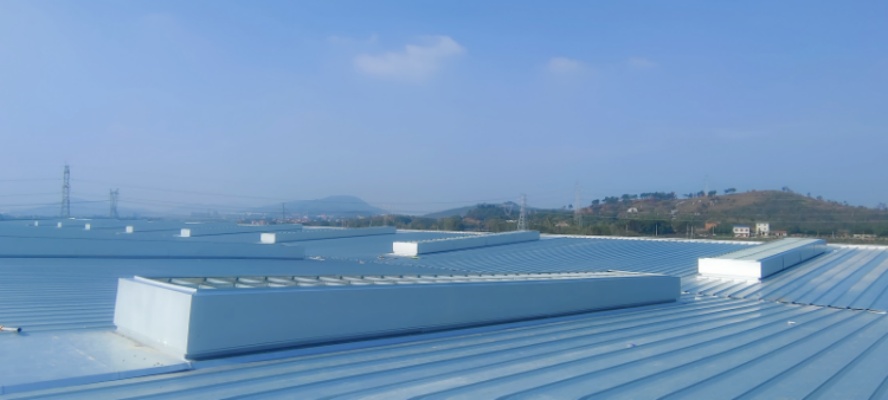

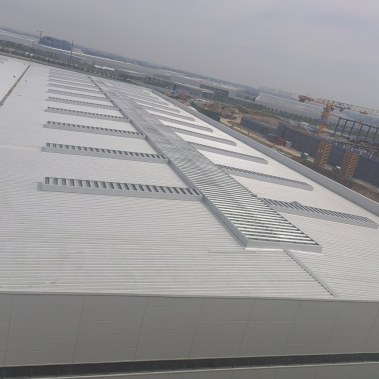

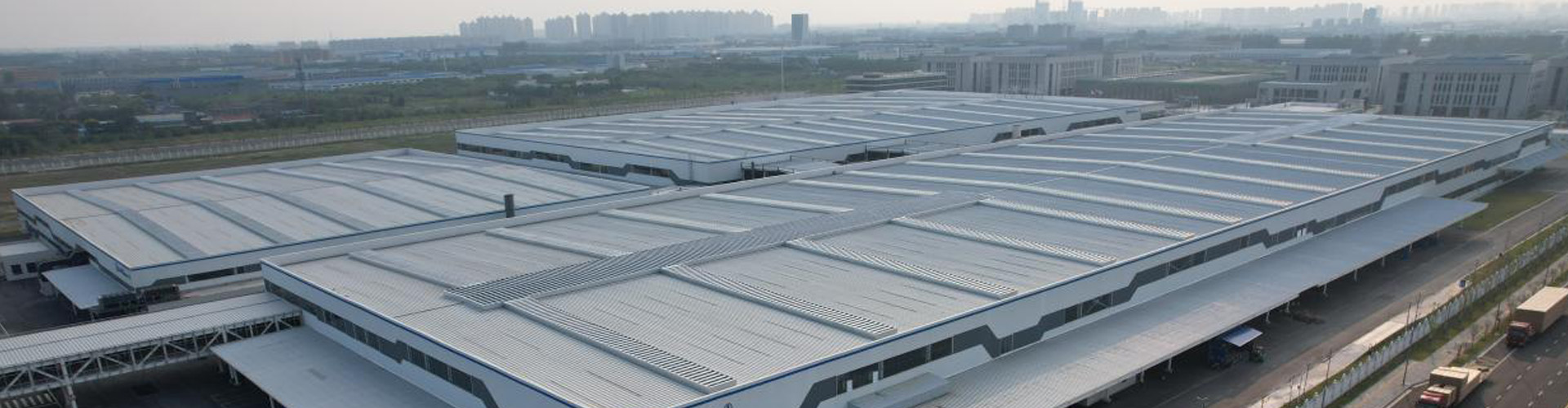

工程實例：
美的荊州新產業園項目
天汽模汽車沖壓及焊接總成的生產制造項目
沃爾核材項目
